如何判断电流源正负极详解。

gecimao 发表于 2019-07-03 21:09 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

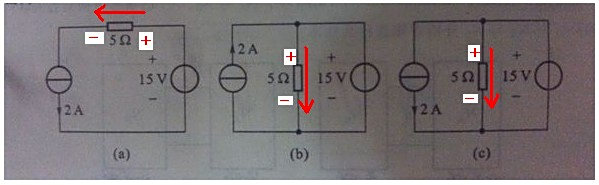

  (c)图中电阻的上端与电压源正极连接,下端与电压源负极连接,所以电阻的上端电势高于下端。

  展开全部电流源输出电流不变、电流方向不变,电流源发出功率时,输出端是正极;电流源吸收功率时,输出端是负极。

  电压源两端电压不变,电流流入正极时是吸收功率,电流流出正极时是发出功率。

  一。电压源内阻为零,不论电流输出(Imax∞)或输入多少,电压源两端电压不变。

  二。电流源内阻为无穷大,不论两端电压是多少(Umax∞),电流源输出电流不变、电流方向不变。

  三。电流源与电压源或电阻串联,输出电流不变,如果所求参数与电压源、电阻无关,则电压源、电阻可以短路处理。

  四。电压源与电流源或电阻并联,输出电压不变,如果所求参数与电流源、电阻无关,则电流源、电阻可以开路处理。

  五。因为与电源的定义矛盾,电压源不能短路,电流源不能开路;不同电压的电压源不能并联,不同电流的电流源不能串联;参数相同则合并成一个电源。

  关联方向:电压方向是正极指向负极,与电流方向相同,功率是正值,是吸收功率,电源的电流方向与电压方向相反,功率是负值,是发出功率。当预设关联方向时,解题直接得出答案。如某个元件预设非关联方向,则求功率时在最前面加一个负号,而后代入含符号的数据,则计算结果仍符合关联方向的含义。更多追问追答追问怎么判断电流源是吸收还是发出?追答

  但是有的题根本没告诉你电流源的电流方向,这就需要你自己分析或计算出电流来,才能判断最后想问一下,电流源电流流出的一极不一定是正极吧?对于电压源电流一定从正极流出吗?
